Lineconn 林诚 VHDCI 系列线束｜36P‑50P‑68P‑100P 全规格

发布时间： 2026-08-27 来源：东莞市林诚塑胶电子有限公司 点击次数：

       VHDCI 属于超高密度 SCSI 互连，紧凑体积下承载多路差分与 IO 信号，相比传统 SCSI‑HPDB，体积大幅缩小，适合板卡密集布局。广泛用于运动控制卡、图像采集卡、PXI 测试机箱、伺服 IO、整机配套替代进口线束。

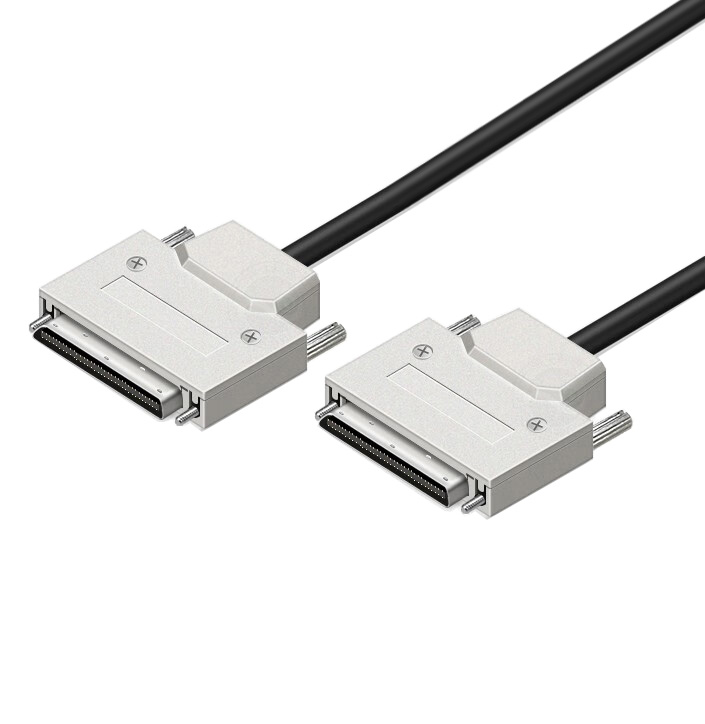

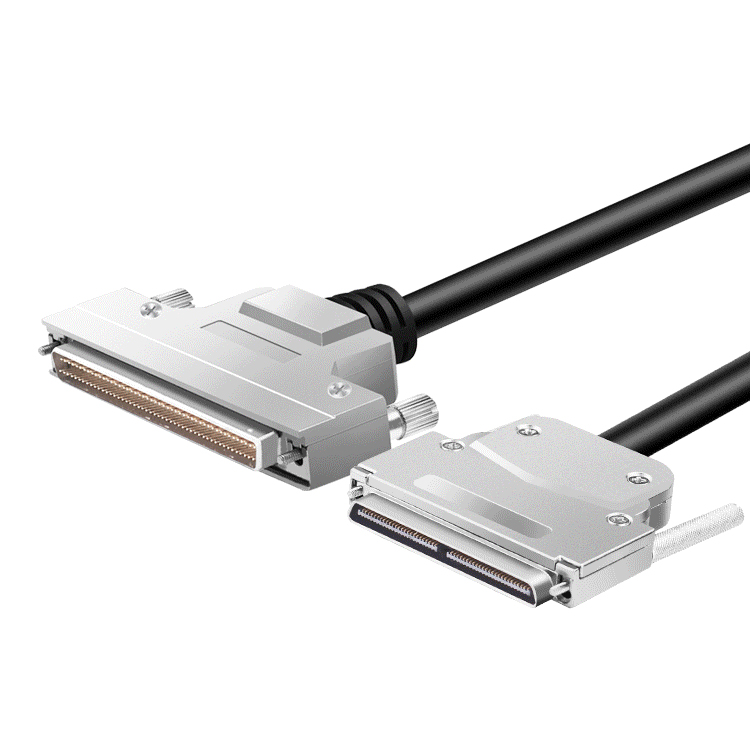

          Lineconn 林诚塑胶电子 VHDCI 线束，覆盖 36P、50P、68P、100P 全芯位，0.8mm 间距高密度，锌合金屏蔽外壳，螺丝锁紧结构，完整兼容进口 VHDCI 连接器，兼顾静态机柜布线与拖链动态工况，一站式解决多通道信号传输需求接头组合支持：同芯位公对公，也支持 VHDCI 转 HPDB（SCSI‑2）转接线缆。

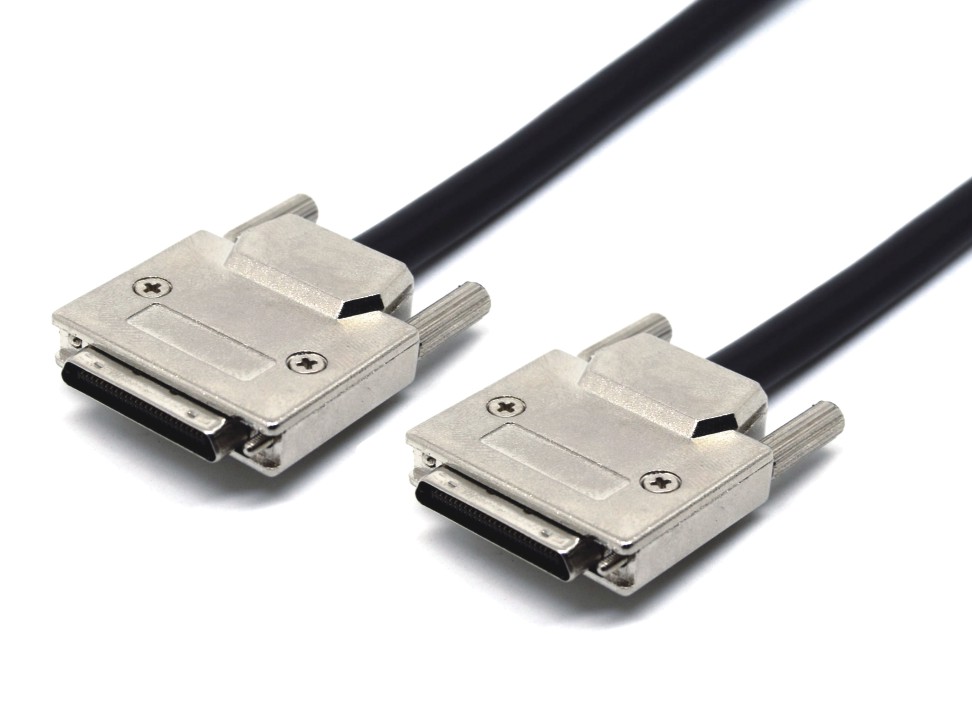

锌合金金属外壳，螺丝锁固抗振动

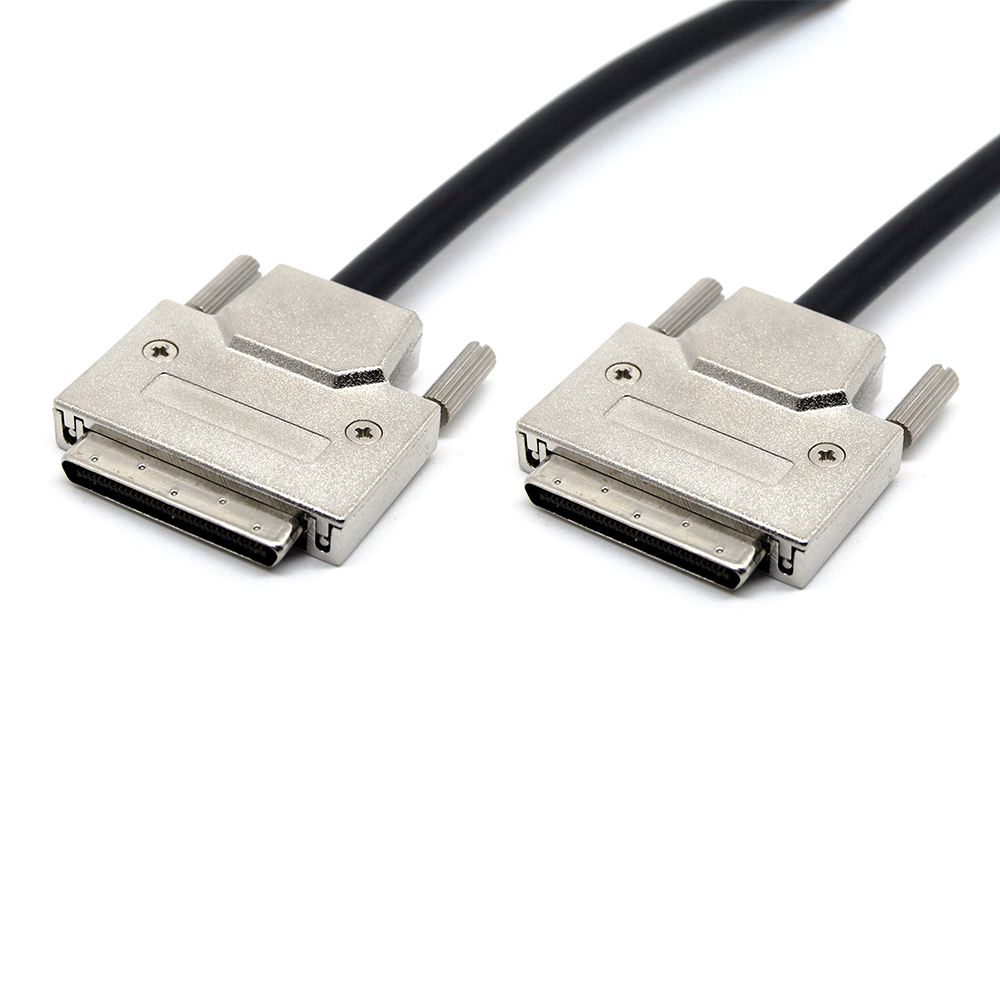

      全部采用锌合金屏蔽外壳(VHDCI 68P另有成型款)，两侧螺丝锁紧固定，区别普通弹片卡扣，抗震动、抗拉扯，壳体完整闭合实现 EMI 电磁屏蔽，车间变频器、电机干扰环境下，避免接口松动、信号闪断。端子镀金处理，降低接触电阻，插拔耐久，长期设备运行接触稳定.

双绞双层屏蔽线缆，信号完整性可靠

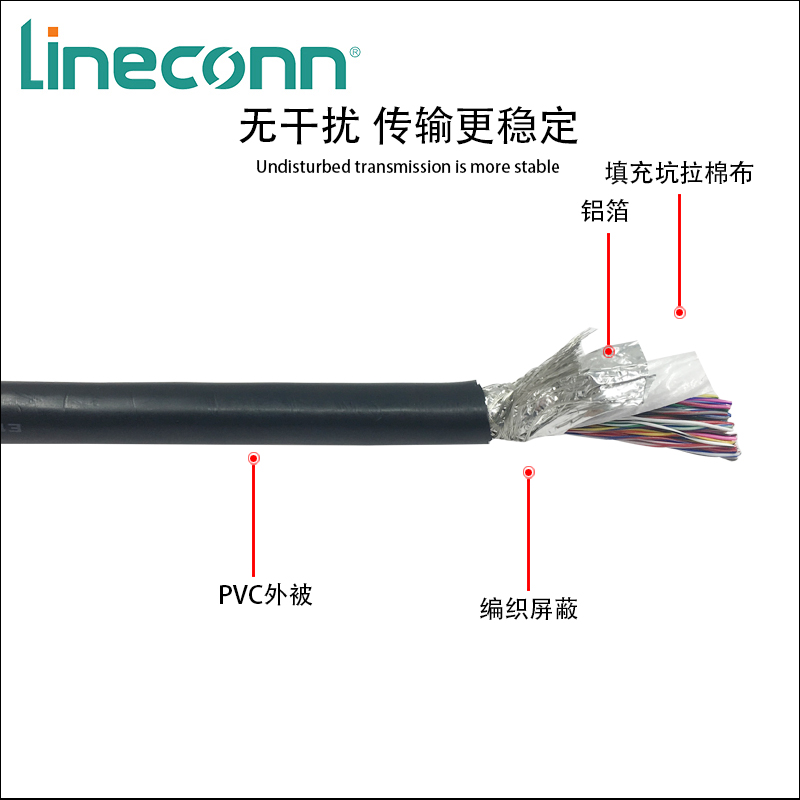

       无氧铜多股导体，差分对均匀双绞，铝箔 + 铜编织双层屏蔽，屏蔽覆盖率高，抑制串扰与外部电磁干扰，减少丢帧、数据错位、通讯异常。
电气参数：耐压 500V AC，最大接触电阻≤5Ω，工作温度‑25℃~+85℃，满足工业宽温工况

灵活定制，源头工厂交付
       线规常用 28AWG；长度 0.5‑30 米任意定制；支持非标引脚定义。自有连接器、线束工厂，连接器压接、线缆加工、成品全检一体化，RoHS 环保，支持样品测试，大小批量均可供货，有效替代进口线束，降低采购成本。

        Lineconn 林诚 VHDCI 全系列线束，从 36P 到 100P，一站式高密度信号互连解决方案。获取规格书、样品、定制方案，欢迎访问官网：www.lineconn.com。
